螺丝光学筛选机的应用和解决方案

螺丝光学筛选机的应用和解决方案

螺丝光学筛选机的应用和解决方案

项目背景

螺丝光学筛选机是一种新型自动化螺丝螺母检测筛选设备,主要用于代替人工对各种类别的螺丝螺母进行尺寸检测、外观检测、缺陷检测,能自动完成上料、检测、质量判别、筛选工作,大大提高了螺丝螺母外观尺寸检测精度和检测速度,并且降低人工检测成本,因为其能够检测不同种类的螺丝螺母,检测项目范围广,是当下理想的螺丝螺母外观检测设备。

应用需求

  • 连接相机:需要3~6个相机,采集多个角度采集螺丝的个方位图片
  • 数据处理:对螺丝的尺寸、形状、表面质量等进行自动检测和分类
  • 运动控制:自动快速剔除不合格品

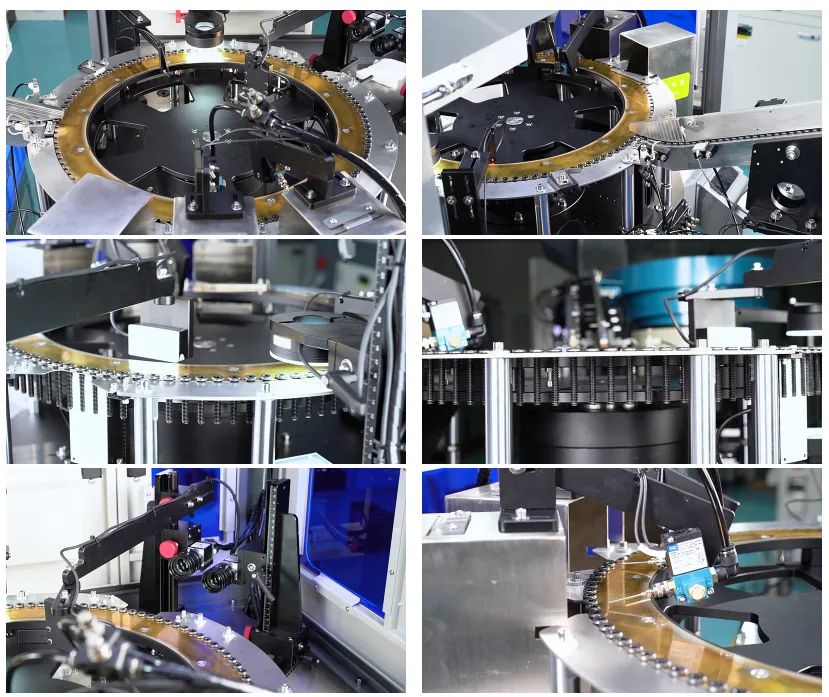

Screw optical screening machine (2)

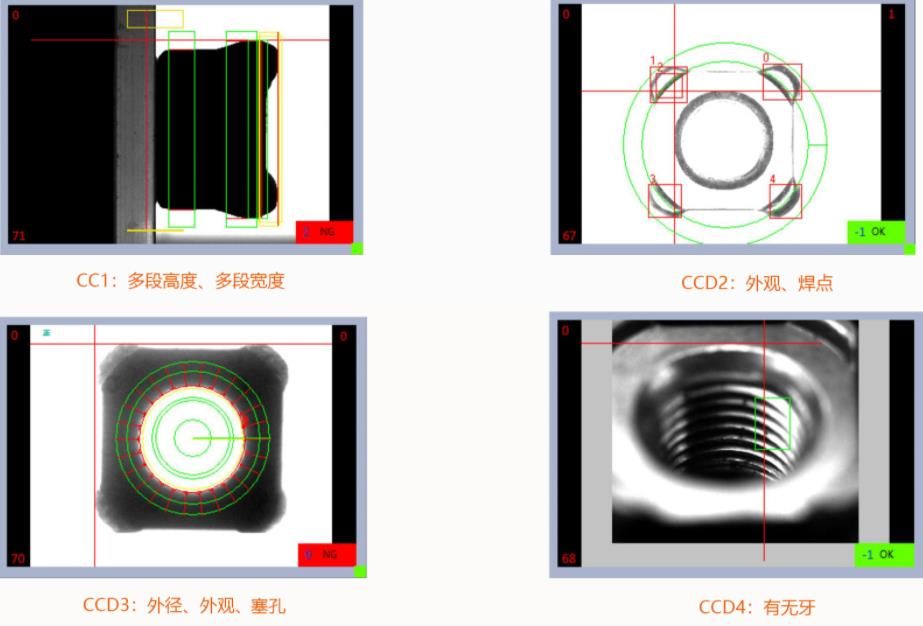

Screw optical screening machine (3)

螺丝光学筛选机的解决方案

Screw optical screening machine (4)

推荐方案

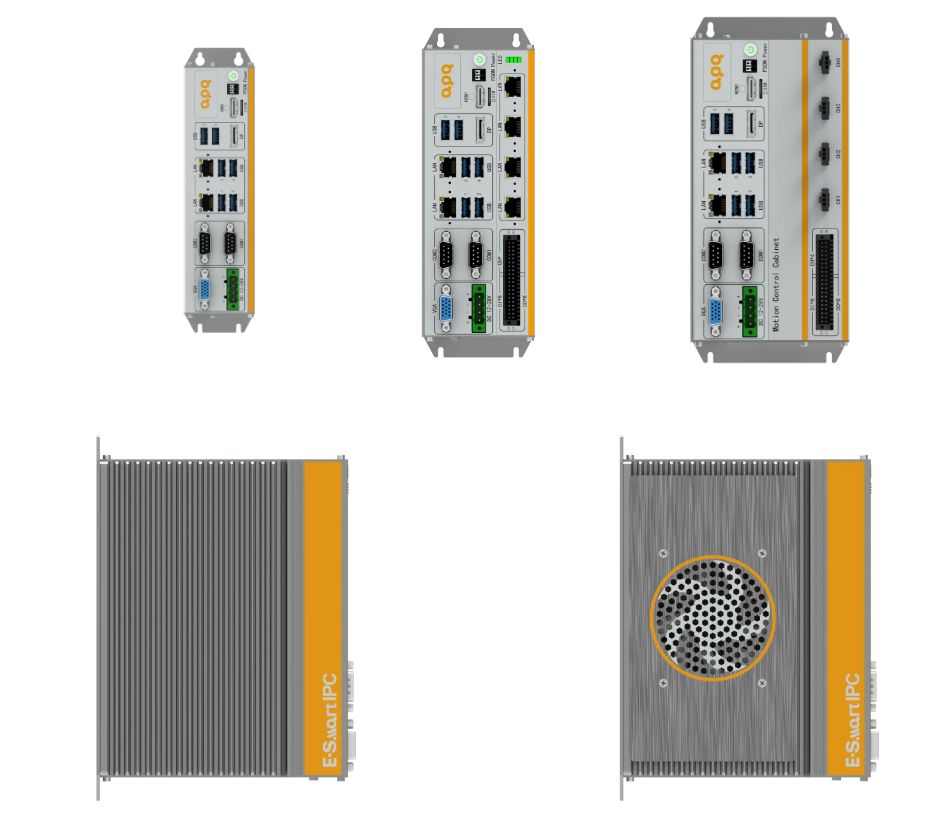

  • 弹匣式智能行业控制器AK6
序号 型号 配置参数
1 AK6155A2-2LAN i5-1155G7/8G/512G/2LAN/4USB 3.0/2USB 2.0/2COM/12-28V
2 AK6155A2-6LAN i5-1155G7/16G/1TB/2LAN/4USB 3.0/2USB 2.0/2COM/12-28V
3 AK6195A2-2LAN i7-1195G7/8G/512G/2LAN/4USB 3.0/2USB 2.0/2COM/12-28V
4 AK6195A2-6LAN i7-1195G7/16G/1TB/2LAN/4USB 3.0/2USB 2.0/2COM/12-28V

方案优势:

  • 1. 高性能处理器:

AK6支持Intel® 12th Gen CoreTM i3/i5/i7 -P系列移动CPU,拥有强大的数据处理和运算能力,能够满足螺丝筛选机在高速、高精度检测中的需求。



  • 2. 灵活扩展性:

提供2个DDR5 SO-DIMM插槽,最大支持64GB内存,确保系统运行的流畅性和数据处理的高效性。可选多个带POE功能的Intel® i350千兆网络接口扩展,以及PCIe x4/ PCI扩展槽,支持多种外部设备和扩展卡,如Camera采集卡弹夹等,满足螺丝筛选机对图像采集、处理等功能的扩展需求。



  • 3. 多种显示与输出方式:

支持HDMI、DP、VGA三路显示输出,便于操作员实时监控和调试。可选4路光源扩展,为螺丝筛选机的图像采集提供稳定、均匀的光照环境。



  • 4. 工业级设计

采用无风扇被动散热设计,-20-60°工作范围,减少噪音和故障率,提高设备的可靠性和稳定性。同时支持12~28V直流供电,适应不同工业环境的电源需求。

阿普奇AK6工控机凭借其高性能、灵活扩展性和工业级设计等特点,在螺丝筛选机中展现出了显著的应用优势。通过集成机器视觉系统和实时检测算法,实现了对螺丝的高效、高精度筛选和分类,提高了生产效率和产品质量。同时,其实时监控与反馈功能以及数据记录与分析能力也为生产管理和质量控制提供了有力支持。
