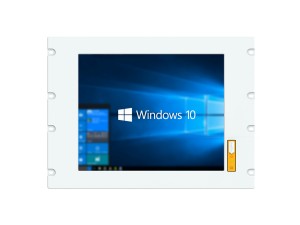

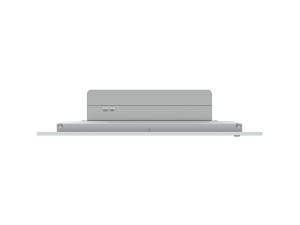

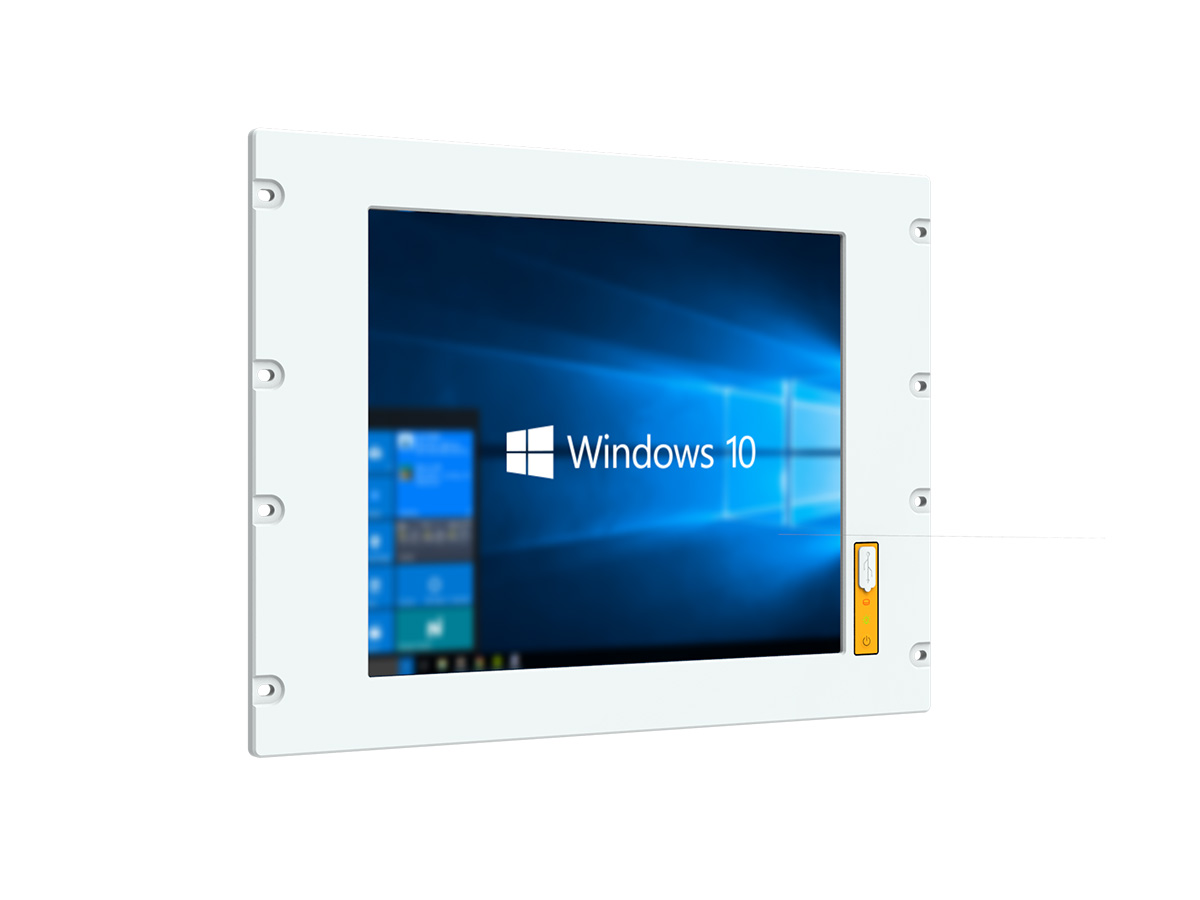

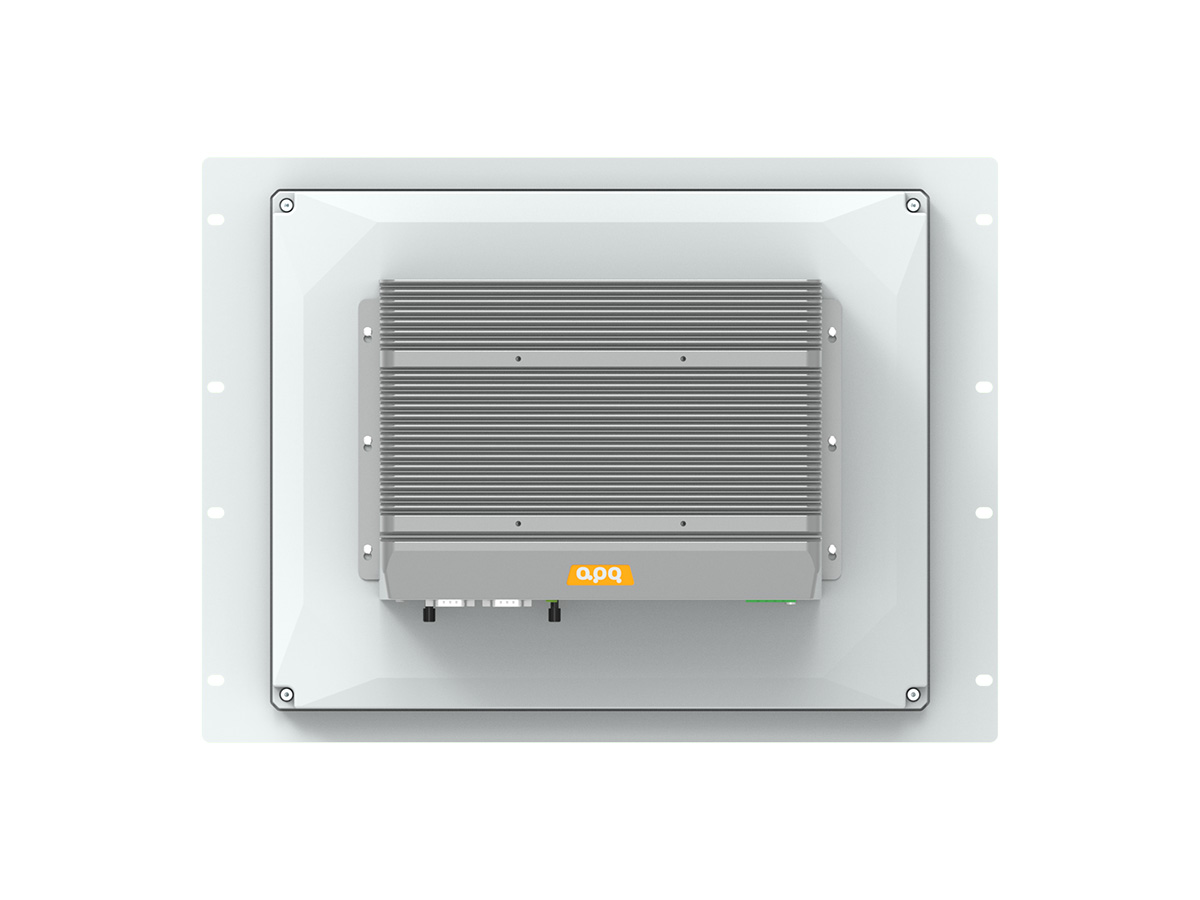

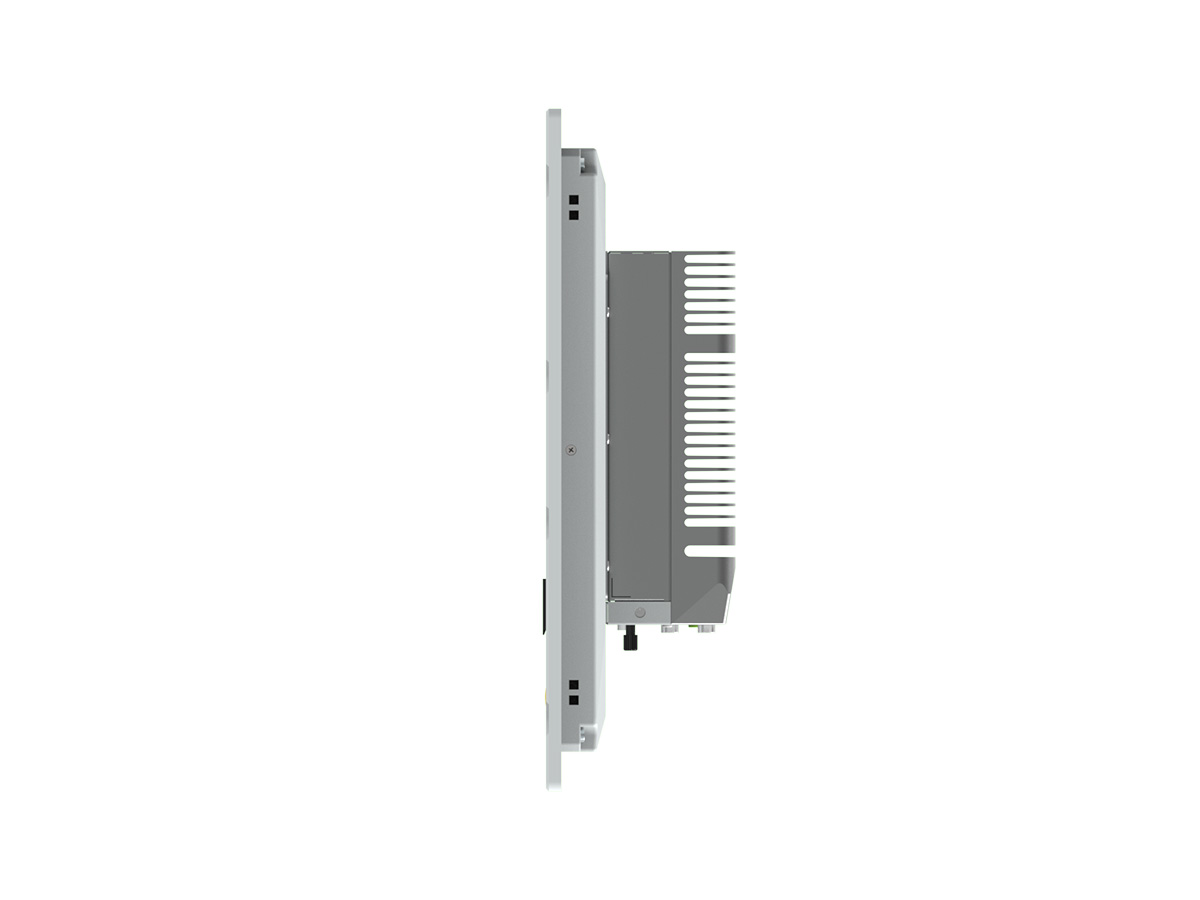

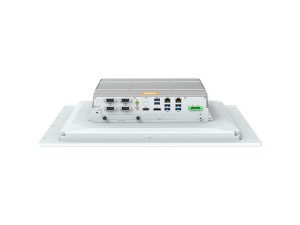

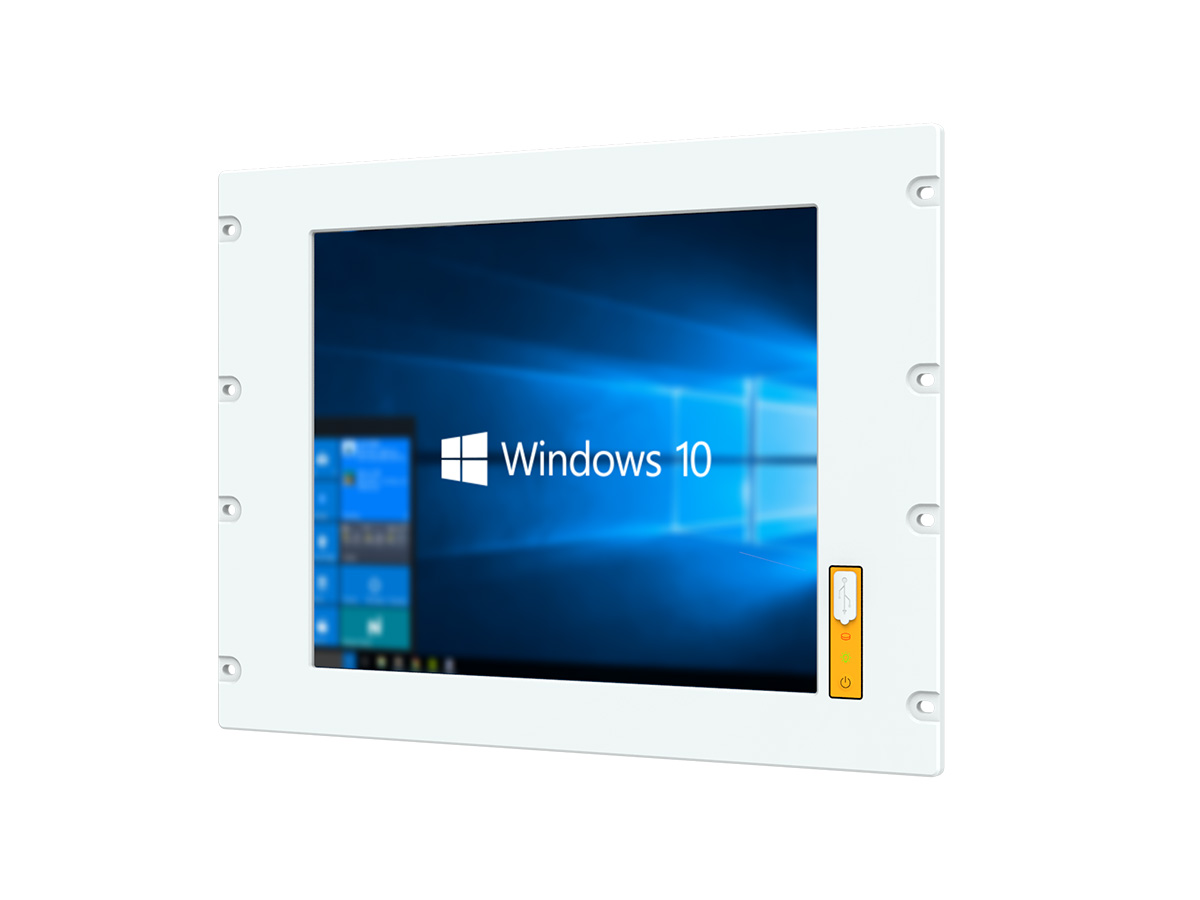

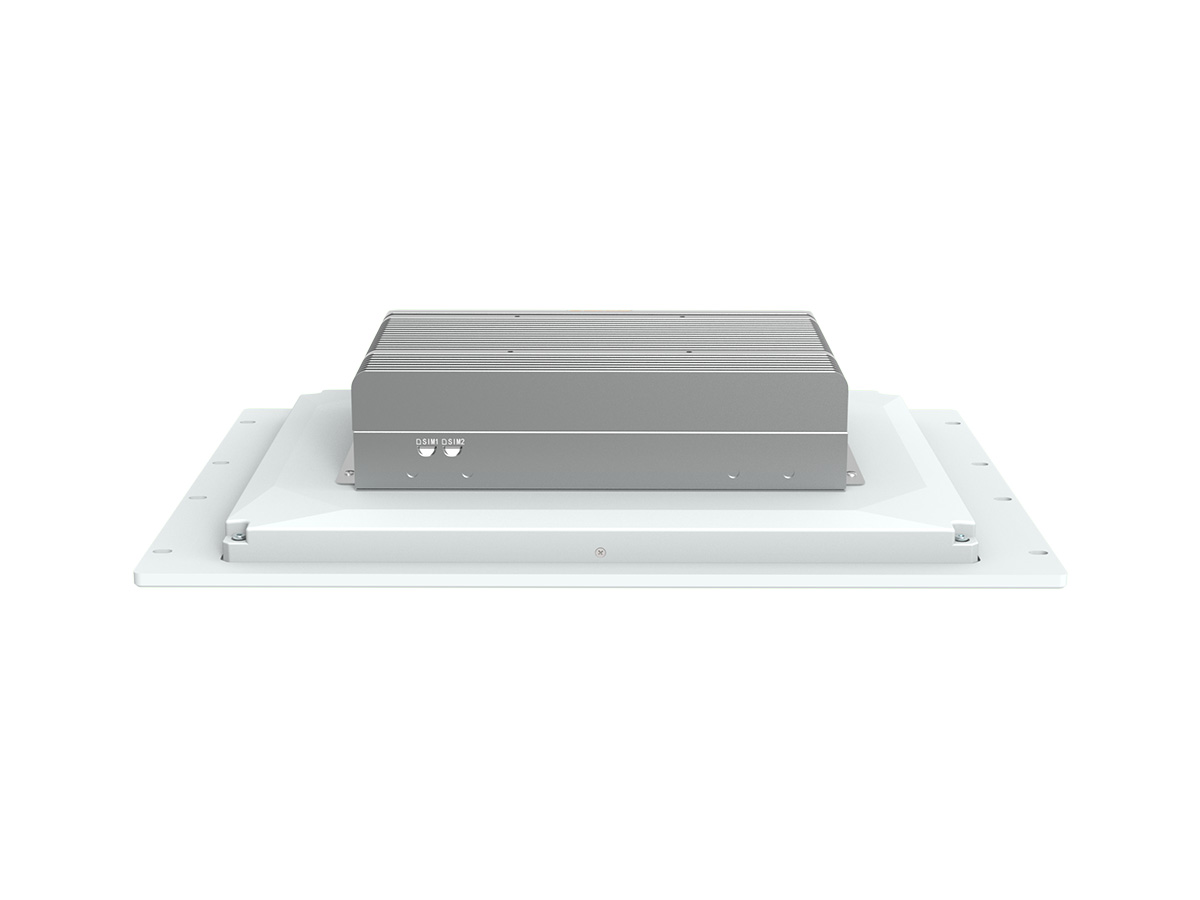

Note: The product image displayed above is PG170RF-E7L-H610 model

PGE7L系列H610平台 工业一体机/工业平板电脑 电阻触摸屏

特点:

  • 电阻触摸屏设计
  • 模块化设计17/19″可选,支持方屏/宽屏
  • 前面板满足IP65要求
  • 前面板集成USB Type-A和信号指示灯
  • 支持Intel® 12th/13th Gen Core/Pentium/Celeron Desktop CPU, TDP 35W, LGA1700
  • 搭配Intel® H610芯片组
  • 2个Intel网络接口 (1 * 1GbE&1 * 2.5GbE)
  • 3路显示输出 HDMI,DP++和内部LVDS, 最高支持4K@60Hz分辨率
  • 丰富的USB、串口扩展接口和PCIe、mini PCIe、M.2扩展插槽
  • 无风扇被动式散热
  • 上架式/VESA安装

  • 远程管理

    远程管理

  • 状态监控

    状态监控

  • 远程运维

    远程运维

  • 安全控制

    安全控制

扫码即可添加微信,售前客服为您提供咨询服务

产品描述

阿普奇电阻触摸屏工业一体机PGxxxRF-E7L系列H610平台采用电阻式触摸屏技术,为用户提供稳定、精准的触控体验,其模块化设计使得用户可以根据实际需求选择17或19英寸的屏幕尺寸,并支持方形屏幕或宽屏显示。该一体机前面板符合IP65要求,具备出色的防尘防水性能,能够在各种恶劣的工业环境中稳定运行。集成USB Type-A和信号指示灯使得用户可以方便地连接外部设备和监控系统状态。支持英特尔第12/13代Core/Pentium/Celeron桌面CPU,搭载英特尔H610芯片组,提供了强大的处理能力和高效的能耗控制。2个英特尔网络接口(11GbE和12.5GbE)确保了高速稳定的网络连接和数据传输能力。该工业一体机具备3通道显示输出,包括HDMI、DP++和内部LVDS,支持高达4K@60Hz分辨率的显示效果。这为用户提供了清晰、流畅的画面效果,满足监控中心、生产设备等应用场景的需求。此外,该一体机还具备丰富的扩展接口和扩展槽,方便用户连接各种外部设备和扩展功能。无风扇Passive Cooling散热设计使得一体机在运行时更加安静,同时确保了系统的稳定性和可靠性。

总之,阿普奇电阻触摸屏工业一体机PGxxxRF-E7L系列H610平台是工业自动化和边缘计算领域的理想选择。

产品介绍

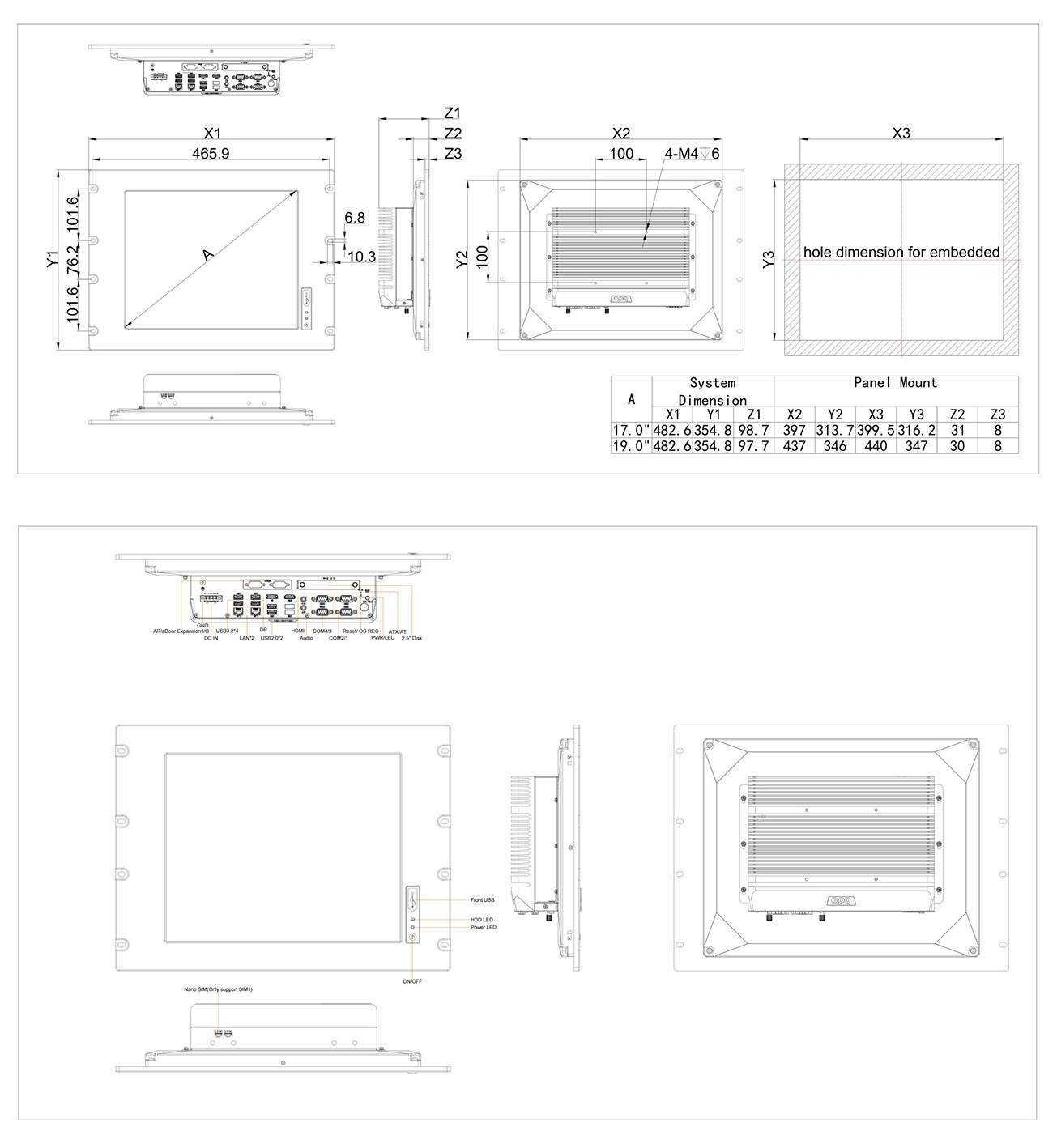

工程图纸

下载产品资料

扫码添加微信,获取最新产品资料文件

Model PG170RF-E7L PG190RF-E7L
LCD Display Size 17.0" 19.0"
Display Type SXGA TFT-LCD SXGA TFT-LCD
Max. Resolution 1280 x 1024 1280 x 1024
Luminance 250 cd/m2 250 cd/m2
Aspect Ratio 5:04 5:04
Viewing Angle 85/85/80/80° 89/89/89/89°
Max. Color 16.7M 16.7M
Backlight Lifetime 30,000 hr 30,000 hr
Contrast Ratio 1000:01:00 1000:01:00
Touchscreen Touch Type 5-Wire Resistive Touch
Controller USB signal
Input Finger/Touch pen
Light Transmission ≥78%
Hardness ≥3H
Click lifetime 100gf, 10 million times
Stroke lifetime 100gf, 1 million times
Response time ≤15ms
Processor System CPU Intel® 12/13th Generation Core / Pentium/ Celeron Desktop CPU
TDP 35W
Socket LGA1700
Chipset H610
BIOS AMI 256 Mbit SPI
Memory Socket 2 * Non-ECC SO-DIMM Slot, Dual Channel DDR4 up to 3200MHz
Max Capacity 64GB, Single Max. 32GB
Graphics Controller Intel® UHD Graphics
Ethernet Controller 1 * Intel i219-LM 1GbE LAN Chip (LAN1, 10/100/1000 Mbps, RJ45)
1 * Intel i225-V 2.5GbE LAN Chip (LAN2, 10/100/1000/2500 Mbps, RJ45)
Storage SATA 1 * SATA3.0, quick release 2.5-inch hard drive bay (T ≤ 7mm)
1 * SATA3.0, Internal 2.5" hard disk bays (T≤9mm, Optional)
M.2 1 * M.2 Key-M (SATA3.0, 2280)
Expansion Slots aDoor 1 * aDoor Bus (Optional 4 * LAN/4 * POE/6 * COM/16 * GPIO expansion card)
Mini PCIe 1 * Mini PCIe (PCIe3.0 x1 + USB 2.0, with 1*Nano SIM Card)
Front I/O Ethernet 2 * RJ45
USB 2 * USB3.2 Gen2x1 (Type-A, 10Gbps)
2 * USB3.2 Gen 1x1 (Type-A, 5Gbps)
2 * USB2.0 (Type-A)
Display 1 * HDMI1.4b: max resolution up to 4096*2160 @ 30Hz
1 * DP1.4a: max resolution up to 4096*2160 @ 60Hz
Audio 2 * 3.5mm Jack (Line-Out + MIC)
Serial 2 * RS232/485/422 (COM1/2, DB9/M, Full Lanes, BIOS Switch)
2 * RS232 (COM3/4, DB9/M, Full Lanes)
Button 1 * Power Button + Power LED
1 * AT/ATX Button
1 * OS Recover Button
1 * System Reset Button
Rear I/O Antenna 4 * Antenna hole
SIM 1 * Nano SIM card slots(SIM1)
Internal I/O USB 6 * USB2.0 (wafer)
LCD 1 * LVDS (wafer): LVDS Resolution up to 1920*1200 @ 60Hz
Front Panel 1 * FPanel (PWR+RST+LED, wafer)
Audio 1 * Audio (Header)
1 * Speaker (2-W (per channel)/8-Ω Loads, wafer)
Serial 2 * RS232 (COM5/6, wafer)
GPIO 1 * 16 bits DIO (8xDI and 8xDO, wafer)
LPC 1 * LPC (wafer)
SATA 3 * SATA 7P Connector, up to 600MB/s
SATA Power 3 * SATA Power (wafer)
FAN 1 * CPU FAN (wafer)
2 * SYS FAN (KF2510-4A)
Power Supply Type DC, AT/ATX
Power Input Voltage 9~36VDC, P≤240W
18~60VDC, P≤400W
Connector 1 * 4Pin Connector, P=5.00/5.08
RTC Battery CR2032 Coin Cell
OS Support Windows Windows 10/11
Linux Linux
Watchdog Output System Reset
Interval Programmable via Software from 1 to 255 sec
Mechanical Enclosure Material Radiator/Panel: Aluminum, Box/Cover: SGCC
Mounting Rack-mount, VESA
Dimensions 482.6mm(L) * 354.8mm(W) * 98.7mm(H) 482.6mm(L) * 354.8mm(W) * 97.7mm(H)
Weight Net: 8.7kg, Total:11.7kg Net: 9.kg, Total: 13.1kg
Environment Heat Dissipation System Passive heat dissipation
Operating Temperature 0~50℃ 0~50℃
Storage Temperature -20~60℃ -20~60℃
Relative Humidity 10 to 95% RH (non-condensing)
Vibration During Operation With SSD: IEC 60068-2-64 (1Grms@5~500Hz, random, 1hr/axis)
Shock During Operation With SSD: IEC 60068-2-27 (15G, half sine, 11ms)

PGxxxRF-E7L-20240104_00
