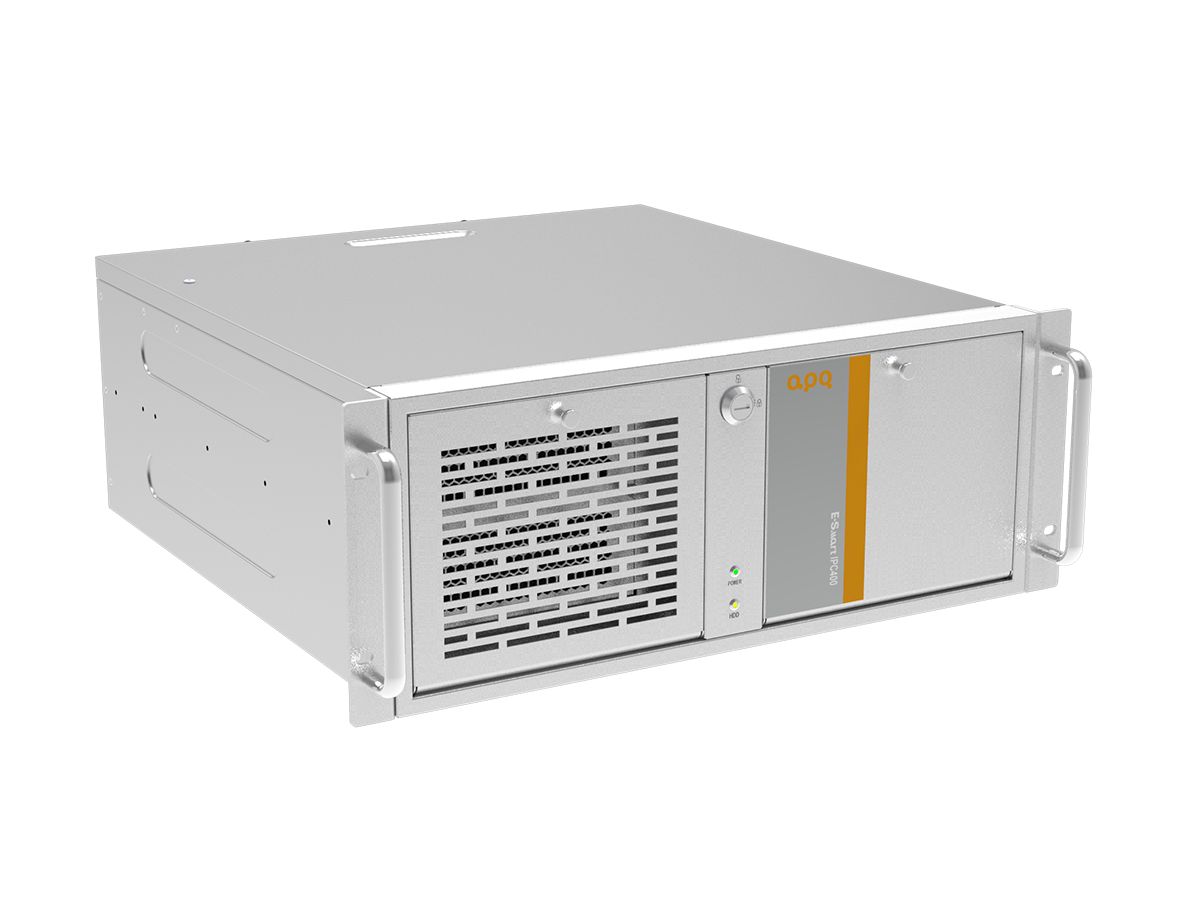

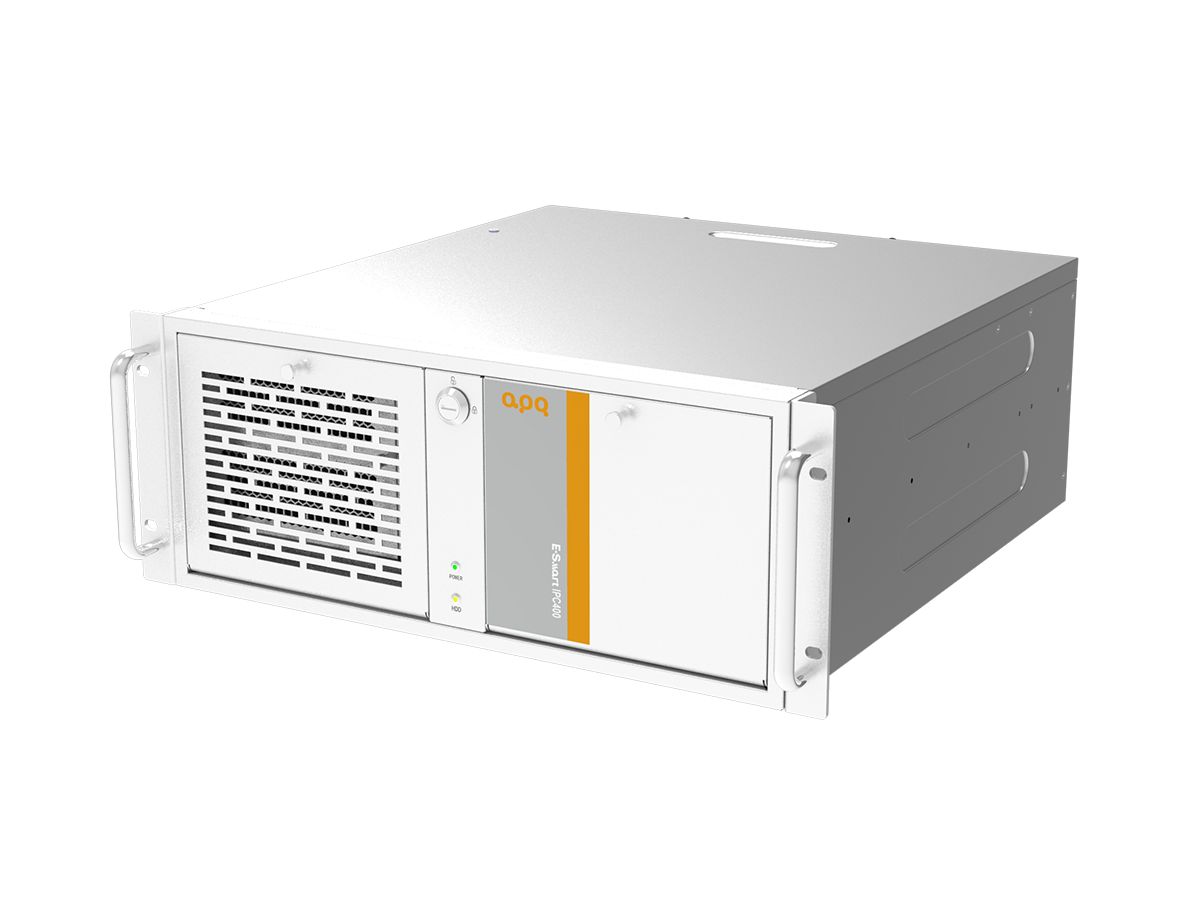

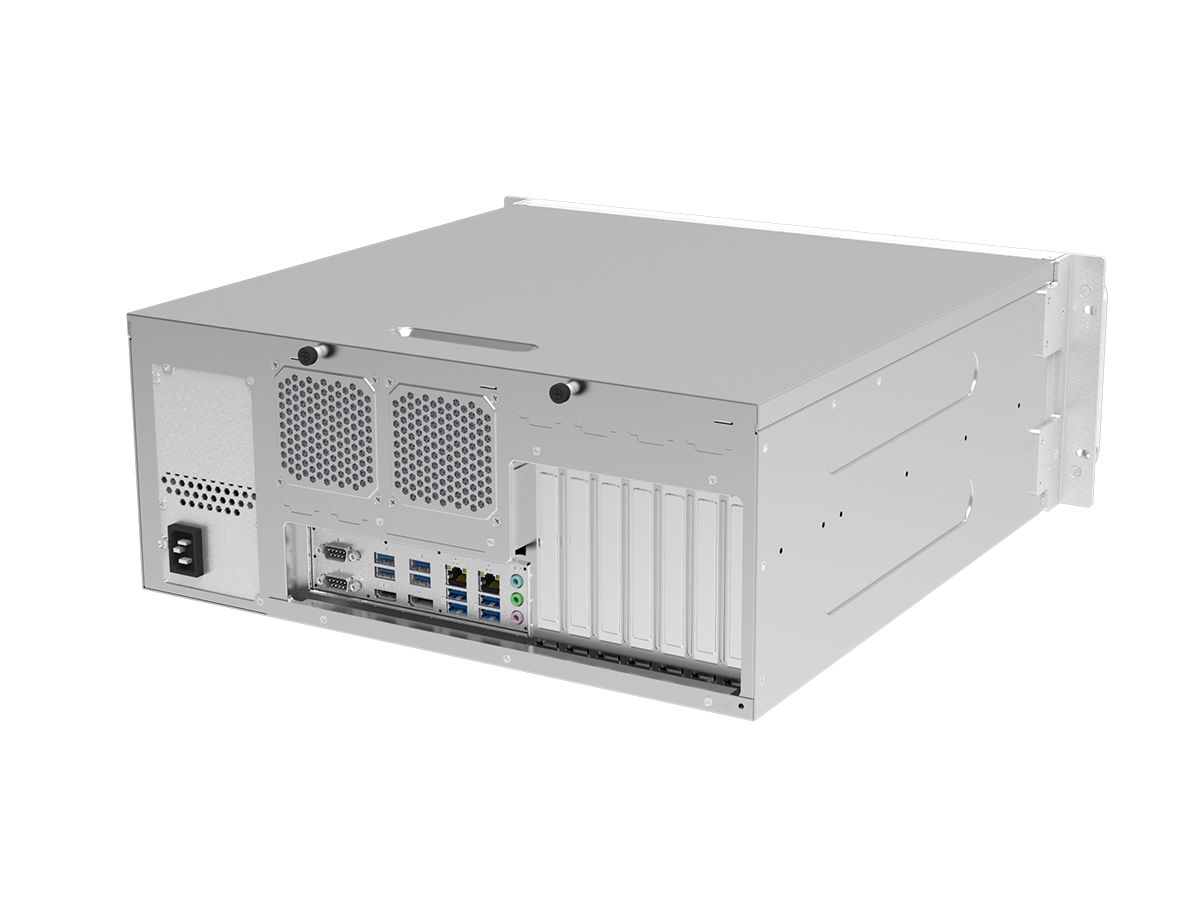

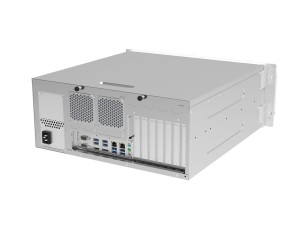

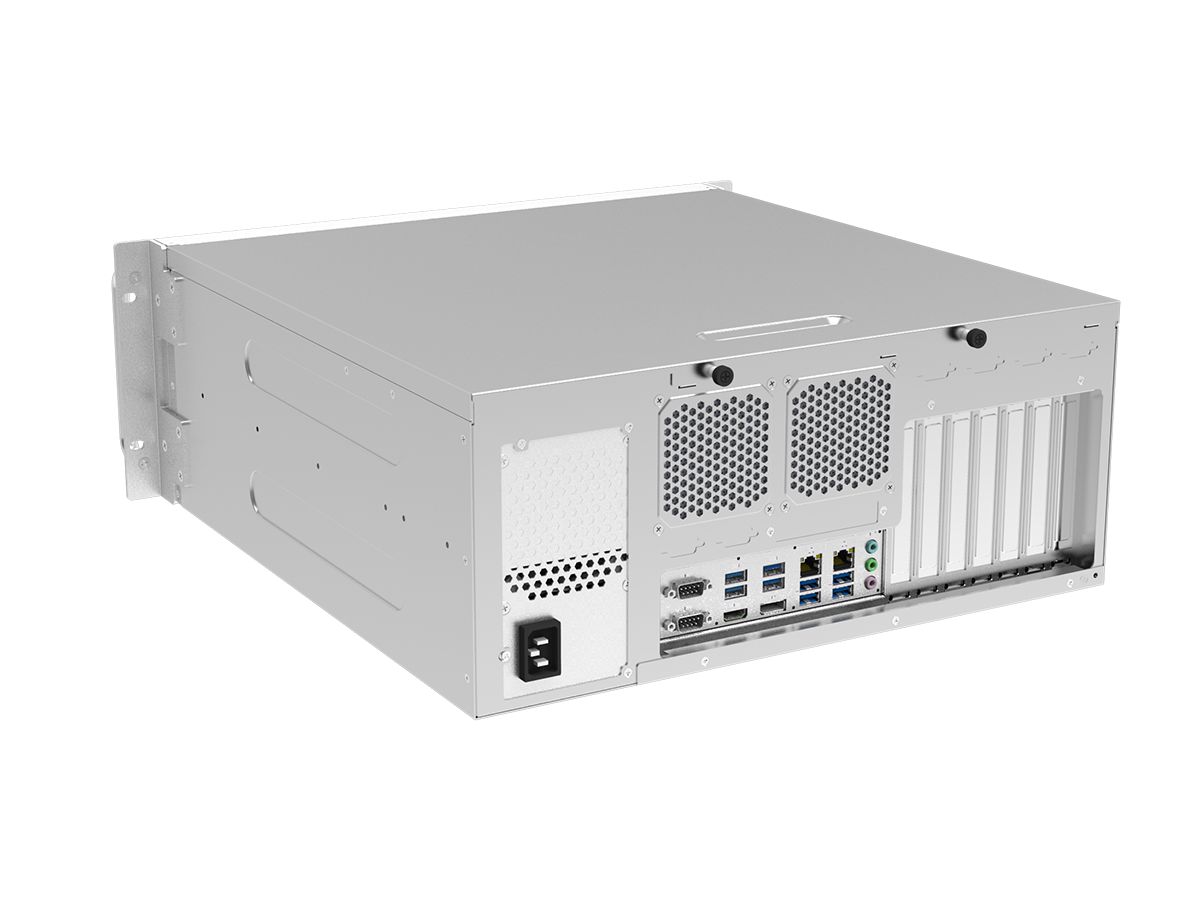

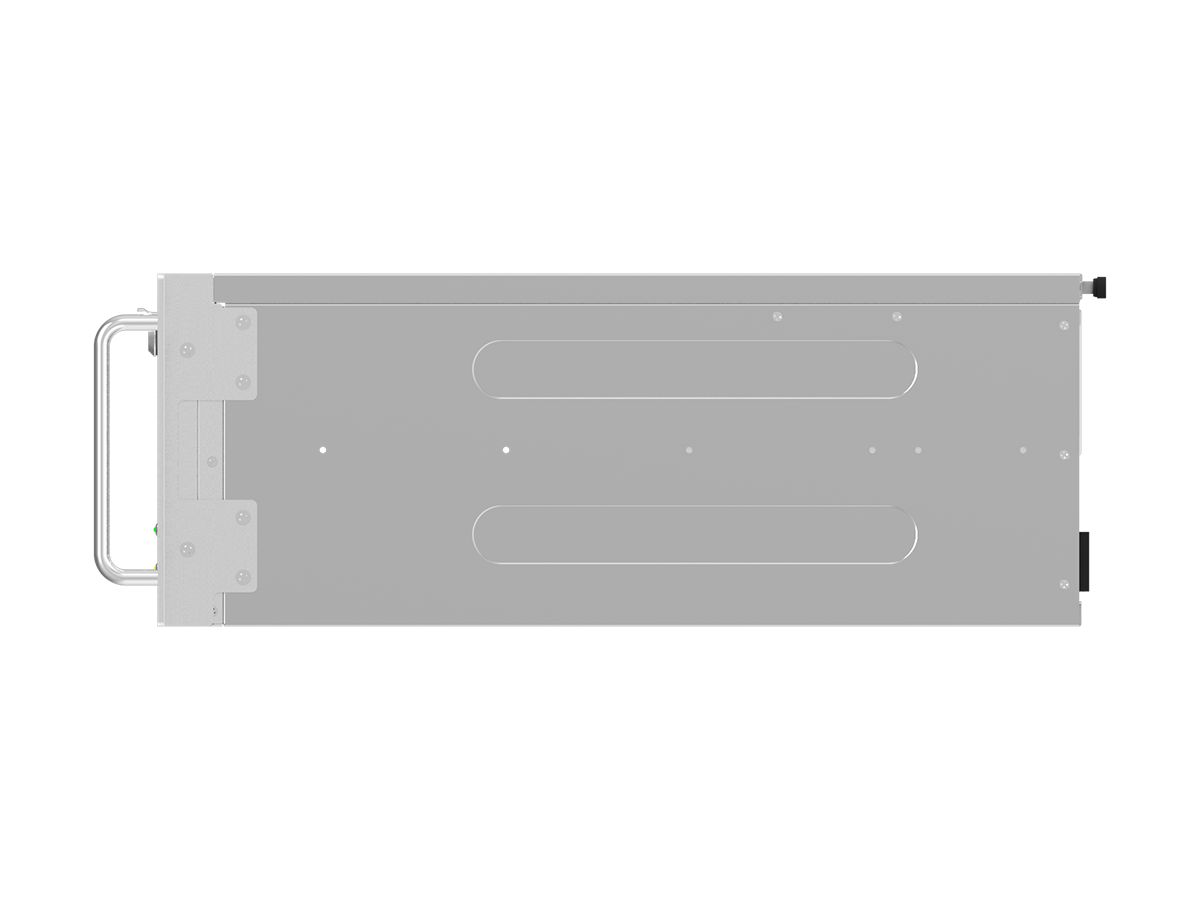

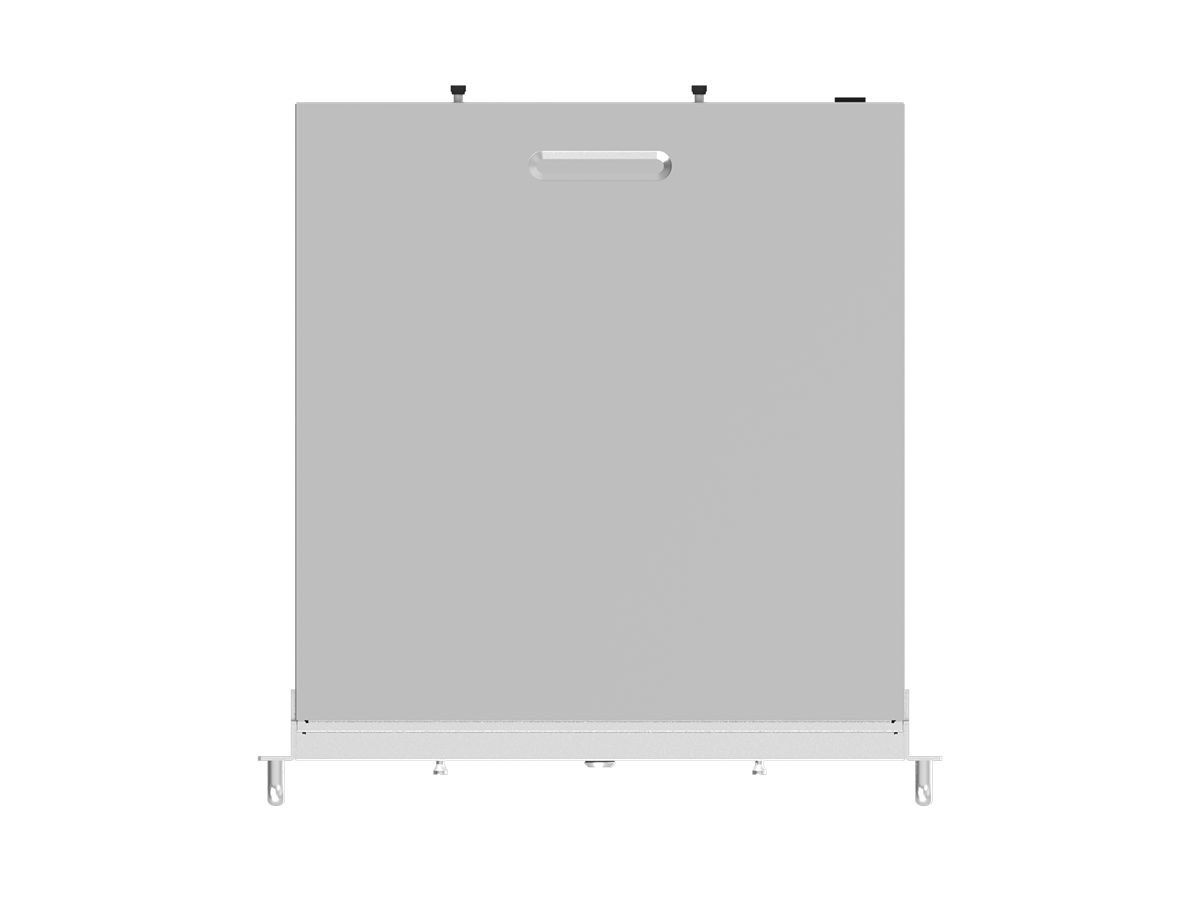

IPC400-Q470 工控机 4U上架式工控机

IPC400-Q470 工控机 4U上架式工控机

特点:

  • Supports Intel ® 10/11th Generation Core/Pentium/Celeron Desktop CPU
  • 全套模具成型,标准19英⼨4U上架式机箱
  • 可安装标准ATX主板,支持标准4U电源
  • 最多支持7个插槽的全高插卡扩展,满足多个行业应用的需求
  • 人性化设计,机箱前系统风扇免工具维护
  • 精心设计的免工具PCIe扩展卡固定架、具有更高的抗震性
  • 最多可选8个3.5英寸抗震抗冲击硬盘位
  • 可选2个5.25英寸光驱安装盒
  • 前⾯板USB、开关机设计,电源及存储状态显⽰,更易于系统维护
  • 支持非法开箱报警,可锁前门,防止未经许可的访问

  • 远程管理

    远程管理

  • 状态监控

    状态监控

  • 远程运维

    远程运维

  • 安全控制

    安全控制

扫码即可添加微信,售前客服为您提供咨询服务

产品描述

阿普奇4U上架式工控机IPC400-Q470是一款专为工业应用打造的强大边缘计算设备,具有卓越的性能和功能特点。这款工控机采用最新的Intel® 10/11th Generation Core/Pentium/Celeron Desktop CPU,提供强大的数据处理能力,快速应对各种复杂的边缘计算任务。同时,IPC400-Q470支持标准ATX主板和4U电源,确保系统稳定运行。最多支持7槽位全高卡扩展,满足多种行业应用需求。机箱前置系统风扇采用免工具维护设计,简化了散热系统的清洁和更换过程。精心设计的免工具PCIe扩展卡固定架具有更高的抗震性,减少设备损坏的风险。存储方面,4U上架式工控机IPC400-Q470包括最多8个3.5英寸抗震抗冲击硬盘位和2个5.25英寸光驱安装盒,满足大容量存储需求。同时,前面板USB和开关机设计以及电源和存储状态显示使系统维护更加便捷。具备非法开箱报警功能和可锁前门,防止未经许可的访问。这些安全特性增强了设备的安全防护能力,确保工业数据的安全性和完整性。

总之,阿普奇4U上架式工控机IPC400-Q470凭借出色的计算能力、强大的扩展性、人性化的维护设计和卓越的安全性能等特点,适用于各种工业环境下的边缘计算应用。

产品介绍

工程图纸

下载产品资料

扫码添加微信,获取最新产品资料文件

Model

IPC400-Q470

Processor System

CPU Support Intel® 10/11th Generation Core / Pentium/ Celeron Desktop CPU
TDP 125W
Socket LGA1200
Chipset Q470
BIOS AMI 256 Mbit SPI

Memory

Socket 4 * Non-ECC U-DIMM Slot, Dual Channel DDR4 up to 2933MHz
Capacity 128GB, Single Max. 32GB

Graphics

Controller Intel® UHD Graphics

Ethernet

Controller 1 * Intel i210-AT GbE LAN Chip (10/100/1000 Mbps, RJ45)1 * Intel i219-LM/V GbE LAN Chip (10/100/1000 Mbps, RJ45)

Storage

SATA 4 * SATA3.0 7P Connector, Support RAID 0, 1, 5, 10
M.2 1 * M.2 Key-M (PCIe x4 Gen 3 + SATA3.0, NVMe/SATA SSD Auto Detect, 2242/2260/2280)

Expansion Slots

PCIe 2 * PCIe x16 slot (Gen 3, x16 /NA signal or Gen 3, x8 /x8 signal)3 * PCIe x4 slot (Gen 3, x4 signal)
PCI 2 * PCI slot
Mini PCIe 1 * Mini PCIe (PCIe x1 Gen 3 + USB 2.0, with 1 * SIM Card)

Front I/O

Ethernet 2 * RJ45
USB 2 * USB3.2 Gen 2x1 (Type-A)4 * USB3.2 Gen 1x1 (Type-A)

2 * USB2.0 (Type-A)

Display 1 * DP1.4: max resolution up to 3840*2160 @ 60Hz
1 * HDMI1.4: max resolution up to 3840*2160 @ 30Hz
Audio 3 * 3.5mm Jack (Line-out + Line-in + MIC)
Serial 2 * RS232/422/485 (COM1/2, DB9/M, Full Lanes, BIOS Switch)

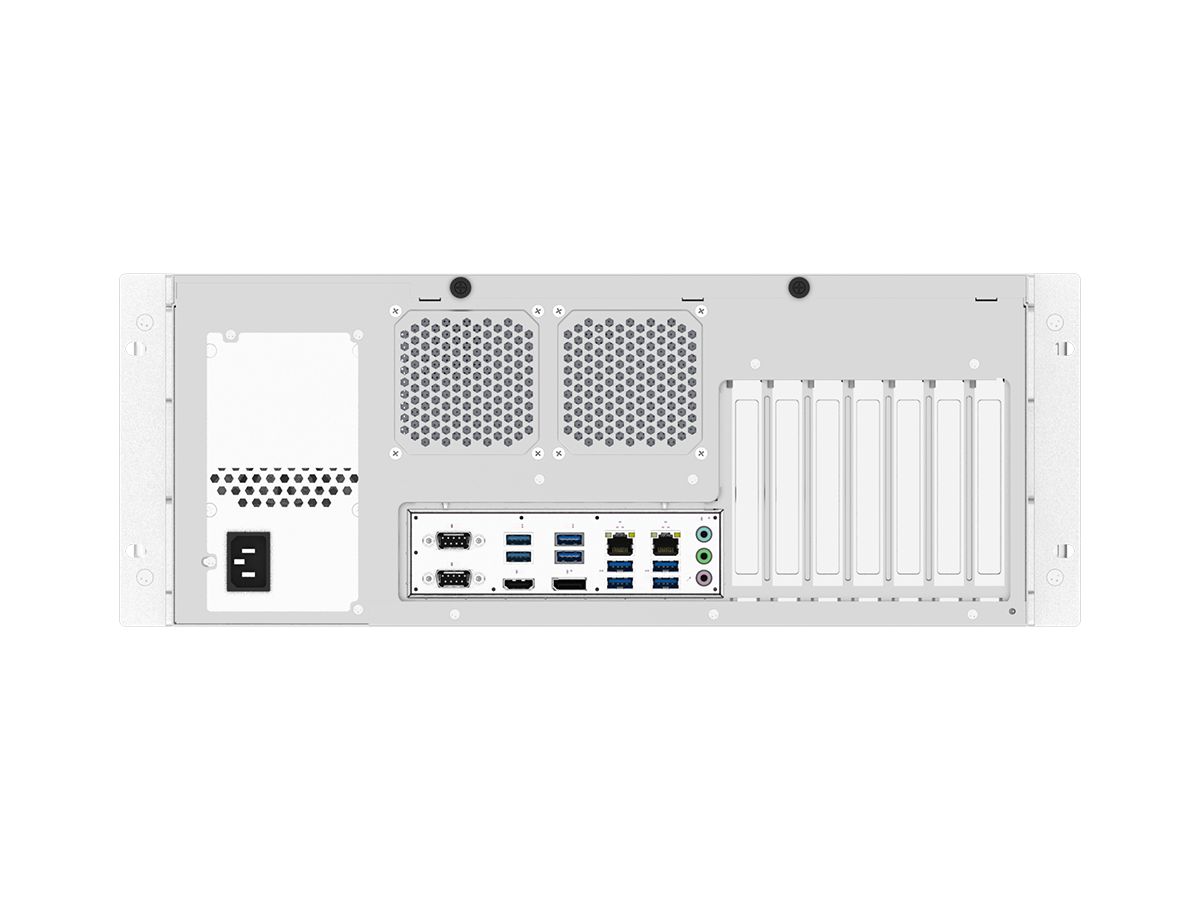

Rear I/O

USB 2 * USB2.0 (Type-A)
Button 1 * Power Button
LED 1 * Power status LED1 * Hard drive status LED

Internal I/O

USB 1 * USB2.0 (Vertical TYEP-A)2 * USB2.0 (Header)
COM 4 * RS232 (COM3/4/5/6, Header, Full Lanes)
Display 1 * VGA: max resolution up to 1920*1200 @ 60Hz (wafer)1 * eDP: max resolution up to 1920*1200 @ 60Hz (Header)
Audio 1 * Front Audio (Line-Out + MIC, Header)1 * Speaker (3W (per channel) into a 4Ω Loads, wafer)
GPIO 1 * 16 bits DIO (8DI and 8DO, wafer)
SATA 4 * SATA 7P Connector
LPT 1 * LPT (Header)
PS/2 1 * PS/2 (wafer)
SMBus 1 * SMBus (wafer)
FAN 2 * SYS FAN (Header)1 * CPU FAN (Header)

Power Supply

Type ATX
Power Input Voltage AC power supply, voltage and frequency shall be based on the ATX power supply provided
RTC Battery CR2032 Coin Cell

OS Support

Windows Windows 10/11
Linux Linux

Watchdog

Output System Reset
Interval Programmable 1 ~ 255 sec

Mechanical

Enclosure Material SGCC
Dimensions 482.6mm(L) * 464.5mm(W) * 177mm(H)
Mounting Shelf mounted installation

Environment

Heat Dissipation System PWM fan cooling
Operating Temperature 0 ~ 50℃
Storage Temperature -20 ~ 70℃
Relative Humidity 10 to 95% RH (non-condensing)

IPC400-Q470_SpecSheet(APQ)_CN_20231224
