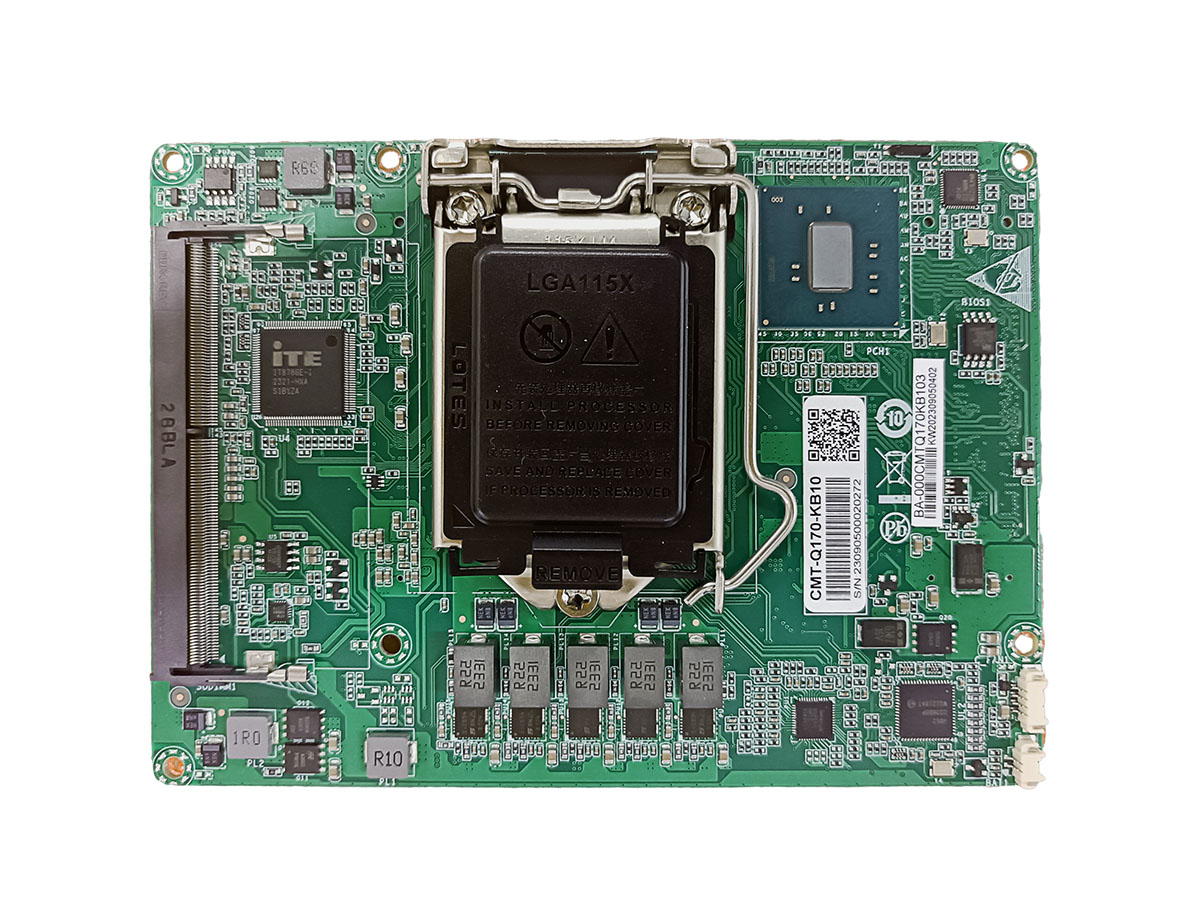

CMT-Q170 工业主板 核心模块

CMT-Q170 工业主板 核心模块

特点:

  • 支持Intel® 6~9th CoreTM i3/i5/i7处理器,TDP=65W
  • 搭配Intel® Q170芯片组
  • 2个DDR4-2666MHz SO-DIMM内存插槽,最高支持32GB
  • 板载2个Intel千兆网卡
  • PCIe /DDI/SATA/TTL/LPC等丰富的I/O信号
  • 采用高可靠COM-Express连接器,满足高速信号传输需求
  • 默认浮地设计

  • 远程管理

    远程管理

  • 状态监控

    状态监控

  • 远程运维

    远程运维

  • 安全控制

    安全控制

扫码即可添加微信,售前客服为您提供咨询服务

产品描述

阿普奇核心模块CMT-Q170是一款高性能、紧凑型的主板模块,专为空间受限的应用而设计。它支持Intel® 6~9th CoreTM i3/i5/i7处理器,能够提供出色的处理能力,满足各种高负荷计算需求。采用Intel® Q170芯片组,确保了卓越的稳定性和兼容性。CMT-Q170核心模块配备了两个DDR4-2666MHz SO-DIMM内存插槽,最高支持32GB内存,为大数据处理和多任务操作提供了充足的内存资源。此外,它还提供PCIe、DDI、SATA、TTL和LPC等丰富的I/O接口,满足各种专业扩展需求。

该模块采用高可靠性的COM-Express连接器,满足高速信号传输需求。默认采用浮地设计,提高了信号的抗干扰能力,确保数据传输的稳定性和准确性。这种设计还使得模块更加适用于对电磁兼容性要求较高的应用。

综上所述,阿普奇核心模块CMT-Q170凭借其强大的性能成为空间受限的高性能应用的理想选择。无论是在机器人、机器视觉、光伏还是其他专业领域,它都能提供稳定、高效的支持。

产品介绍

工程图纸

下载产品资料

扫码添加微信,获取最新产品资料文件

Model CMT-Q170/C236
Processor System CPU Intel® 6~9th Generation CoreTM Desktop CPU
TDP 65W
Socket LGA1151
Chipset Intel® Q170/C236
BIOS AMI 128 Mbit SPI
Memory Socket 2 * SO-DIMM Slot, Dual Channel DDR4 up to 2666MHz
Capacity 32GB, Single Max. 16GB
Graphics Controller Intel® HD Graphics530/Intel® UHD Graphics 630 (dependent on CPU)
Ethernet Controller 1 * Intel® i210-AT GbE LAN Chip (10/100/1000 Mbps)
1 * Intel® i219-LM/V GbE LAN Chip (10/100/1000 Mbps)
Expansion I/O PCIe 1 * PCIe x16 gen3, bifurcatable to 2 x8
2 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1
1 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1(Optional NVMe, Default NVMe)
1 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1(Optional 4 * SATA, Default 4 * SATA)
2 * PCIe x1 Gen3
NVMe 1 Ports (PCIe x4 Gen3+SATA Ill,Optional 1 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1, Default NVMe)
SATA 4 Ports support SATA Ill 6.0Gb/s (Optional 1 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1, Default 4 * SATA)
USB3.0 6 Ports
USB2.0 14 Ports
Audio 1 * HDA
Display 2 * DDI
1 * eDP
Serial 6 * UART(COM1/2 9-Wire)
GPIO 16 * bits DIO
Other 1 * SPI
1 * LPC
1 * SMBUS
1 * I2C
1 * SYS FAN
8 * USB GPIO Power On/Off
Internal I/O Memory 2 * DDR4 SO-DIMM Slot
B2B Connector 3 * 220Pin COM-Express connector
FAN 1 * CPU FAN (4x1Pin, MX1.25)
Power Supply Type ATX: Vin, VSB; AT: Vin
Supply Voltage Vin:12V
VSB:5V
OS Support Windows Windows 7/10
Linux Linux
Watchdog Output System Reset
Interval Programmable 1 ~ 255 sec
Mechanical Dimensions 146.8mm * 105mm
Environment Operating Temperature -20 ~ 60℃
Storage Temperature -40 ~ 80℃
Relative Humidity 10 to 95% RH (non-condensing)

CMT-Q170-20231226_00
