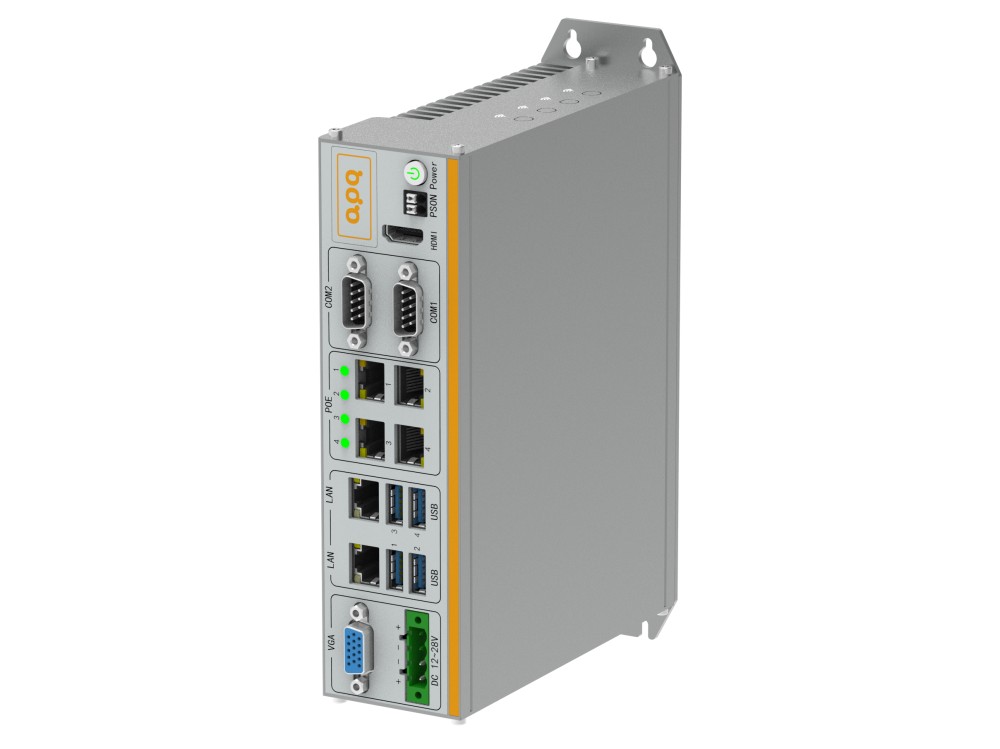

AK7C6系列 具身机器人控制器/行业控制器/嵌入式工控机/人形机器人
远程管理
状态监控
远程运维
安全控制
联系我们
扫码即可添加微信，售前客服为您提供咨询服务
| 型号 | AK7xxxC6 | AK7xxxC6-xx | AK7xxxC6-xxxx | |
| CPU | CPU | Intel® 6~9 代 Core/Pentium/Celeron CPU | ||
| TDP | 65W | |||
| 插座 | LGA1151 | |||
| 芯片组 | 芯片组 | Intel® Q170/H110 | ||
| BIOS | BIOS | AMI UEFI BIOS | ||
| 内存 | 插座 | 2 * SO-DIMM 插槽,支持双通道 DDR4 内存,频率可达 2666MHz | ||
| 最大容量 | 单条内存最大 32GB,整机最大 64GB | |||
| 显卡 | 显示芯片 | Intel® HD 530/Intel® UHD 630(视 CPU 而定) | ||
| 网络 | 网络芯片 | 1 * Intel® i210-AT 芯片(10/100/1000 Mbps)
1 * Intel® i219-LM 芯片(10/100/1000 Mbps) 1 * Intel® i350-AM4 芯片(10/100/1000 Mbps) |
||
| 存储 | 插座 | 1 * M.2 Key-M 插座(含 PCIe x4 Gen 3 + SATA3.0 信号,支持 NVMe/SATA SSD 自动识别[1] ,尺寸 2280) | ||
| 扩展 | Mini PCIe | 1 * Mini PCIe 插座(含 PCIe x1 Gen 2 + USB 2.0 信号,带 SIM 卡插座,支持 WiFi/BT/4G/CAN 模块) | ||

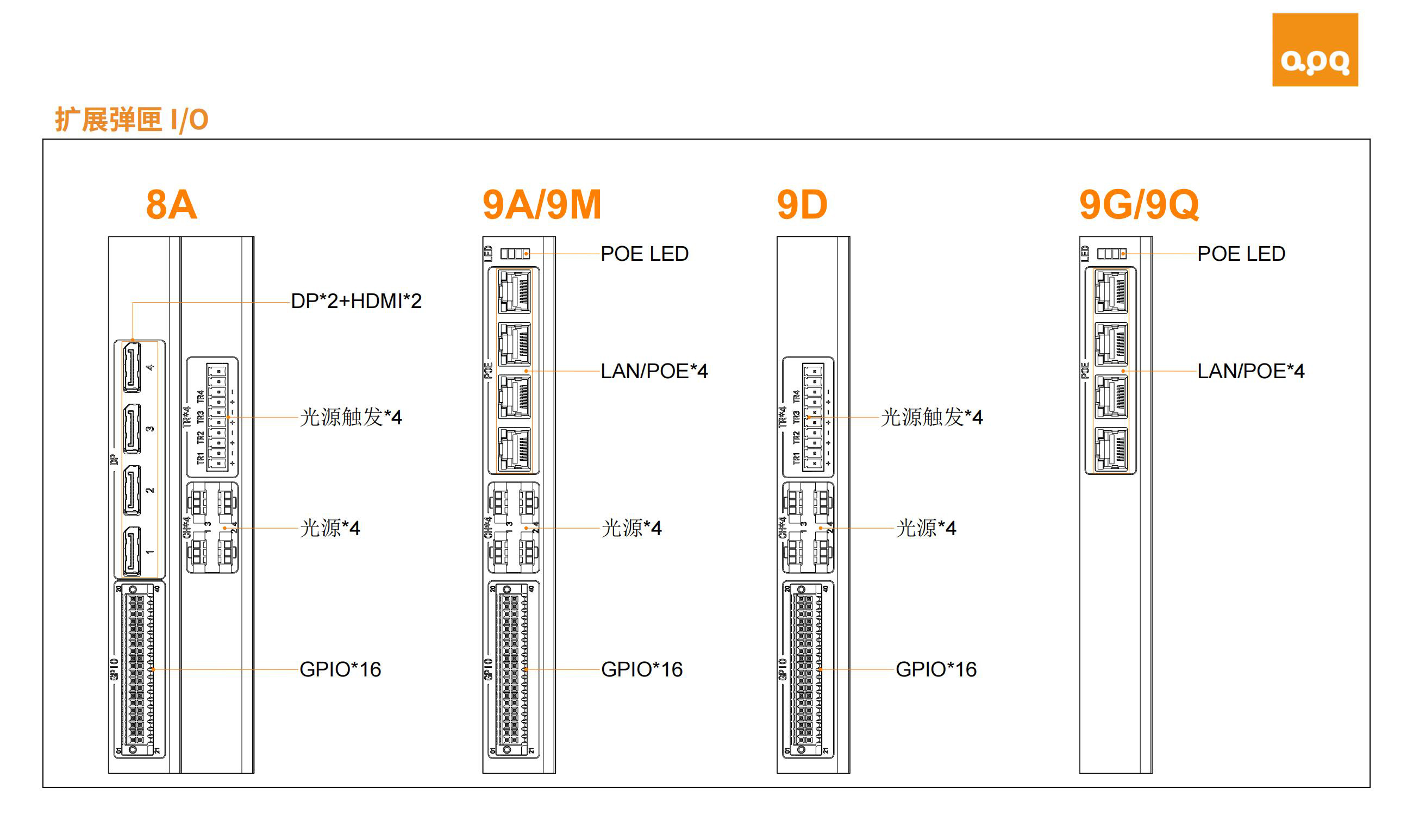

| 主弹匣 | N/A | 8A: 16*GPIO[2]/4*CH[3]/2*DP[4]+2*HDMI[4]/MXM 3.0 Type-A/B[5]
9A[6]: 16*GPIO[2]/4*CH[3]4*LAN, Intel i350-AM4 9D: 16*GPIO[2]/4*CH[3] 9G[6]: 4*LAN, Intel i350-AM4 9M[6]: 16*GPIO[2]/4*CH[3]4*POE, Intel i350-AM4 9Q[6]: 4*POE, Intel i350-AM4 |
9A[6]: 16*GPIO[2]/4*CH[3]4*LAN, Intel i350-AM4 9D: 16*GPIO[2]/4*CH[3] 9G[6]: 4*LAN, Intel i350-AM4 9M[6]: 16*GPIO[2]/4*CH[3]4*POE, Intel i350-AM4 9Q[6]: 4*POE, Intel i350-AM4 |
|
| 辅弹匣 | N/A | N/A | 9D: 16*GPIO[2]/4*CH[3] | |

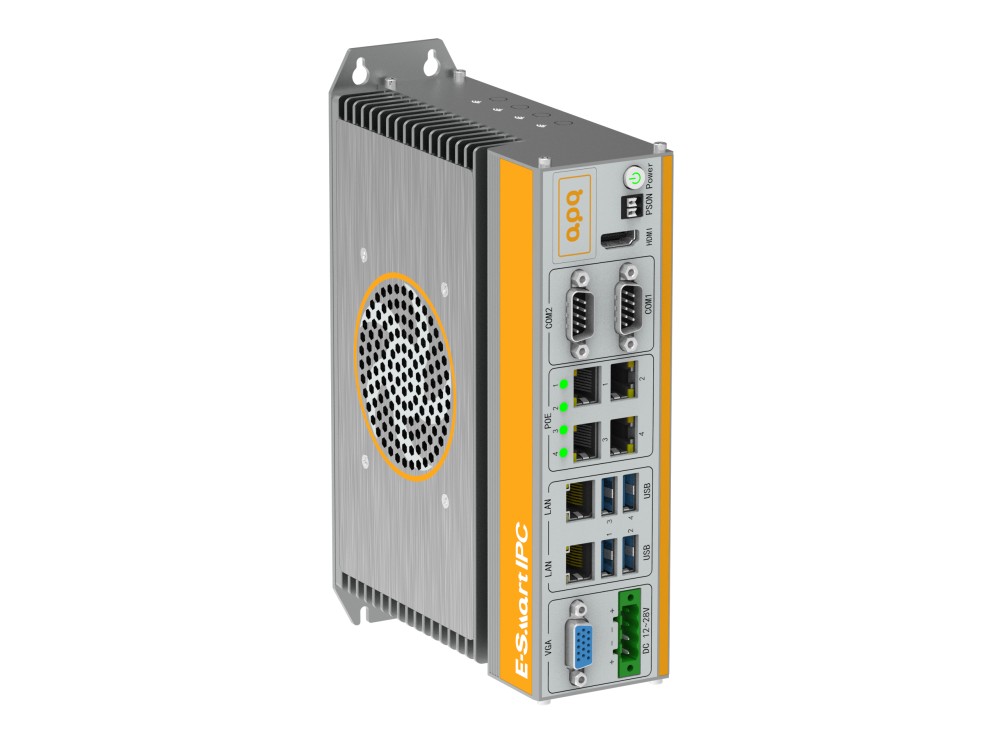

| 前 I/O | USB | 4 * USB 3.0 (Type-A) | ||
| 串口 | 2 * RS232/422/485 (COM1/2, DB9/M, RS232 全定义) | |||
| 显示 | 1 * HDMI 接口(最大分辨率支持4096*2304 @ 24Hz)
1 * VGA 接口(可选,最大分辨率支持 1920*1200 @ 60Hz) |
|||
| 网络 | 2 * RJ45 接口 | |||
| POE | 4 * POE 接口,支持 IEEE 802.3af 协议 | |||
| 电源 | 1 * 直流电源插座 | |||
| 开关 | 1 * 电源按钮(含电源指示灯)
1 * 外接开关机按钮插座 |
|||

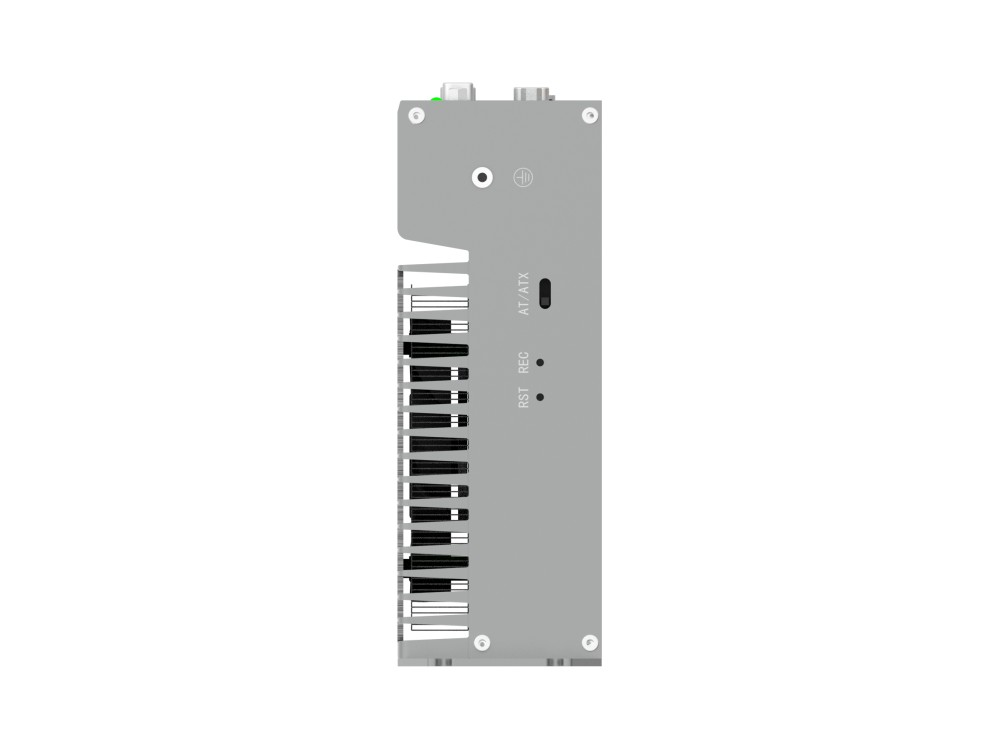

| 底部 I/O | 开关 | 1 * AT/ATX 拨码开关(开启/关闭来电自启) | ||
| 按键 | 1 * 复位按键 (按下 0.2 至 1 秒重启,长按 3 秒清除 CMOS)
1 * 系统还原按键 |
|||
| 供电 | 类型 | 直流 | ||
| 输入电压 | 12 ~ 28V(当使用光源 、 POE 、 MXM 显卡时,必须使用 24V 供电!) | |||
| 插座 | 1 * 4 针电源输入插座(P= 5.08mm) | |||
| RTC 电池 | CR2032 纽扣电池 | |||
| 系统支持 | Windows | 6/7 代 CPU: Windows 7/10 8/9 代 CPU: Windows 10 | ||
| Linux | Linux | |||
| 看门狗 | 输出 | 系统重启 | ||
| 间隔 | 1 to 255 秒,可编程 | |||
| 结构 | 外壳材料 | 散热器/底盖:铝合,上/下盖:镀锌板 | ||

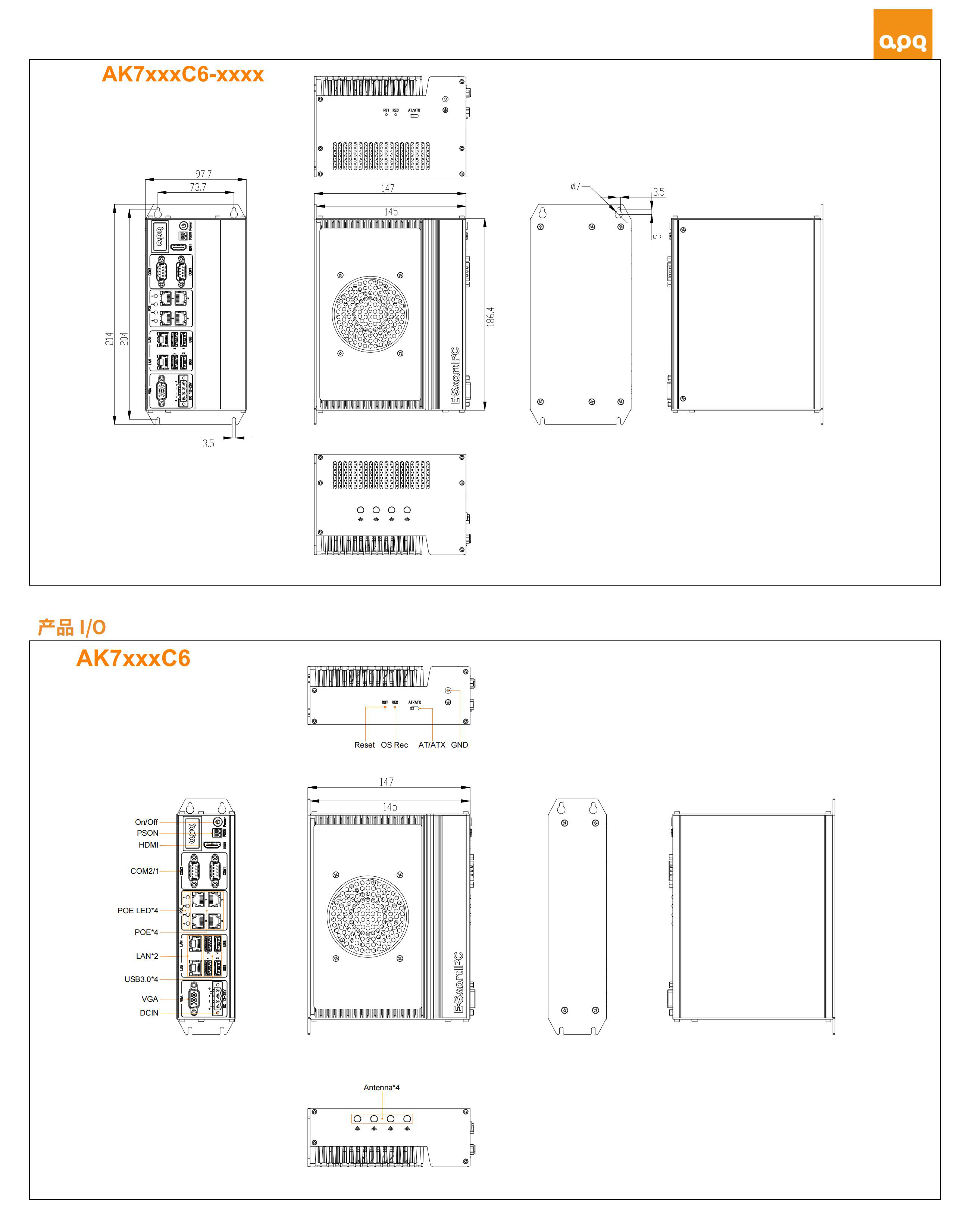

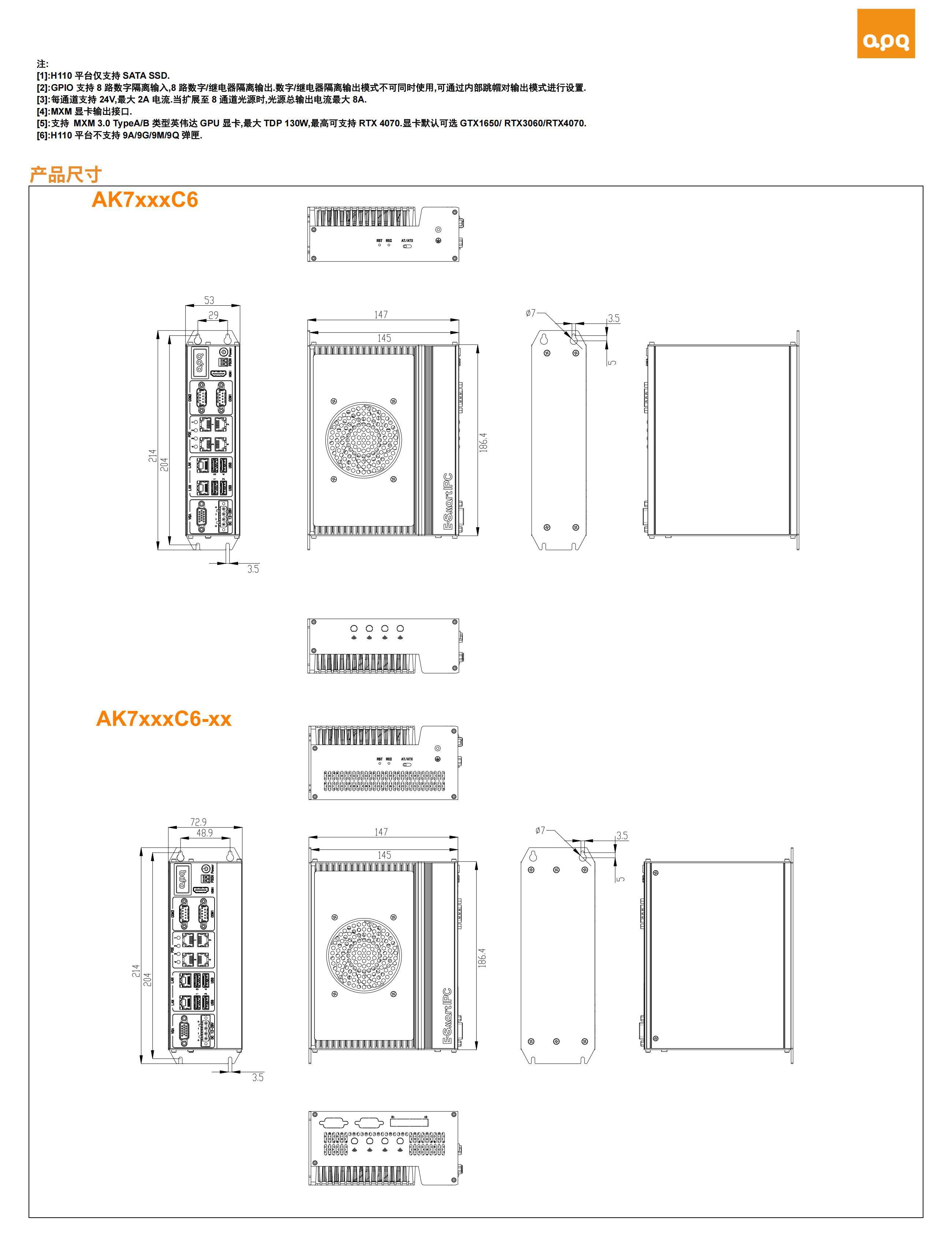

| 尺寸 | 53mm(L)*145mm(W)*186.4mm(H) | 72.9mm(L)*145mm(W)*186.4mm(H) | 97.7mm(L)*145mm(W)*186.4mm(H) | |

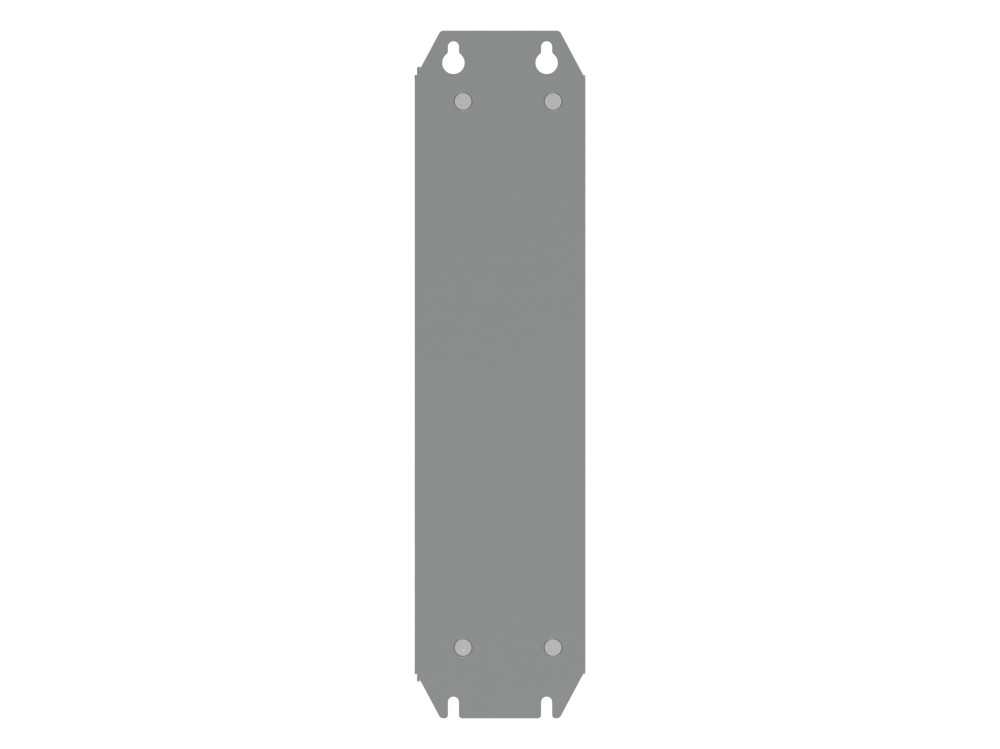

| 安装方式 | 壁挂,导轨,桌面放装 | |||

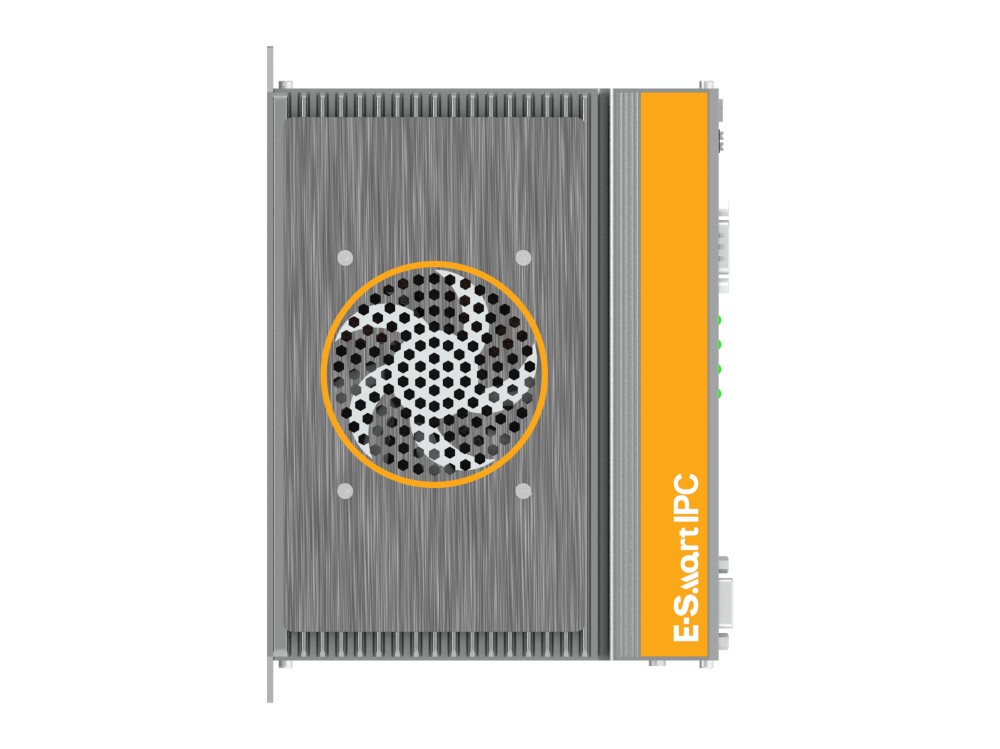

| 环境 | 散热系统 | PWM 风扇主动式散热 | ||
| 工作温度 | -20~60℃ (使用工业 SSD) | |||
| 存储温度 | -40~80℃ (使用工业 SSD) | |||
| 湿度 | 5 to 90% RH (非冷凝) | |||
| 震动 | IEC 60068-2-64(3Grms@5~500Hz, random, 1hr/axis,使用 SSD) | |||
| 冲击 | IEC 60068-2-27(30G, half sine, 11ms,使用 SSD) | |||
-
AK7xxxC6系列
